Suzhou Blauberg Motoren Technology Co., Ltd. е един от водещите производители и доставчици на blauberg gl-b400e-ec-05 400mm ec щепсел вентилатор в Китай. Добре дошли да закупите на едро висококачествени персонализирани продукти, произведени в Китай тук, и да получите оферта от нашата фабрика. За ценова консултация се свържете с нас.

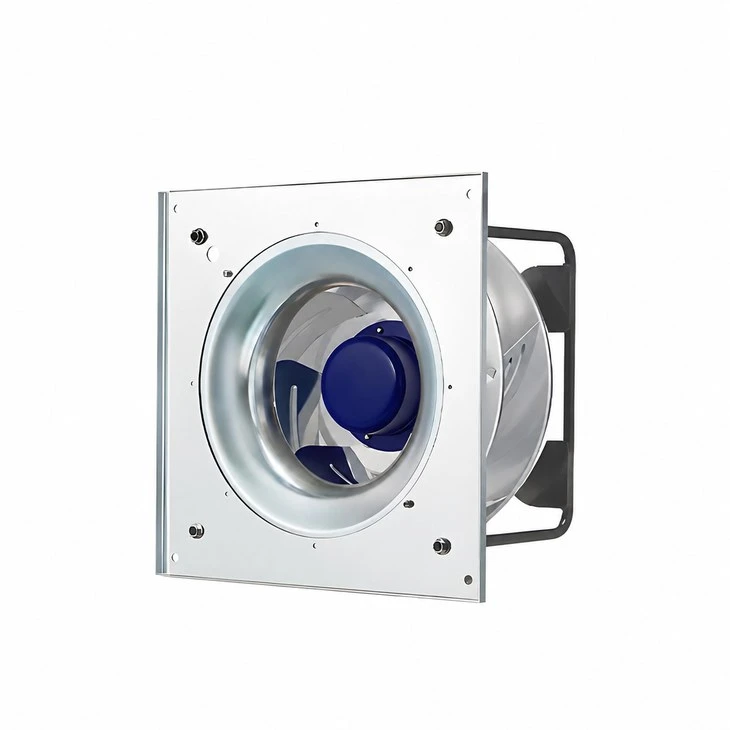

Blauberg GL-B400E-EC-05 е 230 VAC EC назад{6}}извит центробежен щепселен вентилатор с опорна рамка и работно колело от-алуминиева сплав. Той работи при 1800 RPM и осигурява 0-10 VDC или PWM контрол на скоростта, реле за състоянието, RS485 MODBUS-RTU комуникация и обратна връзка с тахометър.
Основна информация
| Модел | GL-B400E-EC-05 | Тип продукт | EC назад{0}}извит центробежен вентилатор |
| Фаза | 1~ | Номинално напрежение | 230 VAC (184-276 VAC работен диапазон) |
| Честота | 50/60 Hz | Номинална скорост | 1800 +/-5% RPM |
| Максимална входна мощност | 700 W | Максимален входен ток | 3.1 A |
| Ниво на звука | 85 dB(A) | Околна температура | -25 градуса C до +60 градуса C |
| Сертификация | CCC, CE | RoHS | Всички материали отговарят на RoHS |
Техническо описание
| Размери | 500 x 500 x 350,5 мм | Работно колело | Алуминиева сплав, 8 остриета |
| Въртене | По посока на часовниковата стрелка, гледано към ротора | Повърхност на ротора | Синьо пластмасово пръскане |
| Степен на защита | IP55 | Клас на изолация | клас F |
| Задължение / Лагер | S1 / Сачмен лагер без{1}}без поддръжка | Мотор | EC двигател с външен-ротор |
| защита | Реле за състояние, блокиран-ротор, термична защита, защита от пренапрежение, ниско напрежение, свръхток, PFC и плавен{1}}старт | Дължина на кабела | 500 +/-20 мм |
| Влажност | 5%-90% относителна влажност при работа; 5%-95% RH съхранение | Тегло / Опаковка | 16,8 кг / 8 броя на палет |
Приложение на продукта
| 1 | Зареждаща колона | 9 | Проект за охлаждане на оборудването |
| 2 | Кухненска димоотвеждаща система | 10 | Проект за вентилационна инсталация |
| 3 | Проект FFU | 11 | Проект AHU |
| 4 | Охлаждане на компютърна зала | 12 | Проект за пречиствател на въздуха |
| 5 | Климат-климатик за железопътен транспорт | 13 | Проект за топлообменник |
| 6 | Електрически уреди | 14 | Проект за телекомуникационен контейнер |
| 7 | Проект FanGrid | 15 | Проект за охлаждане на центъра за данни |
| 8 | Проект за вентилационно оборудване | 16 | Индустриална охладителна система |

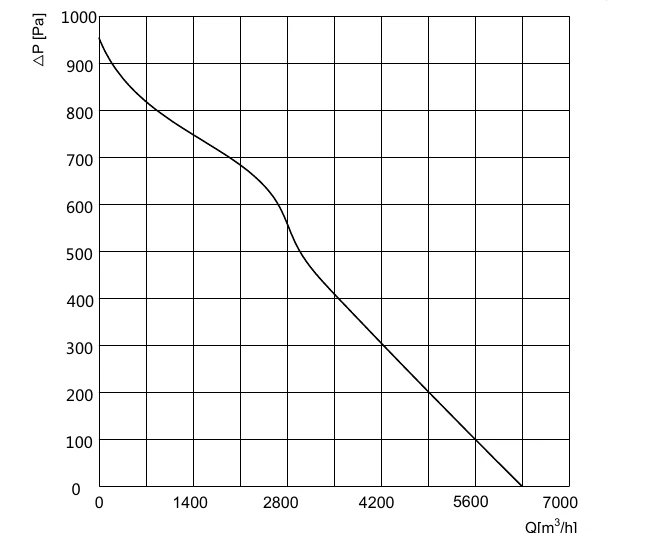

Air Performance

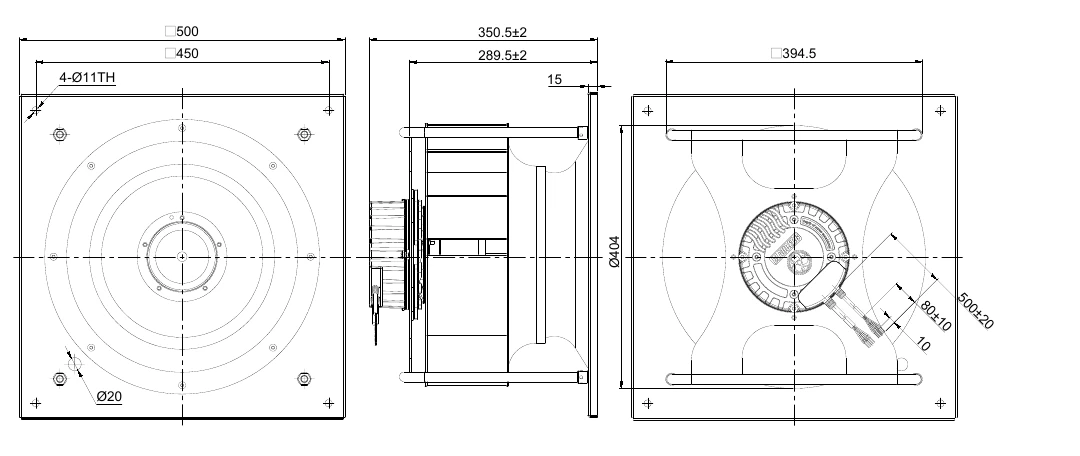

Габаритни размери

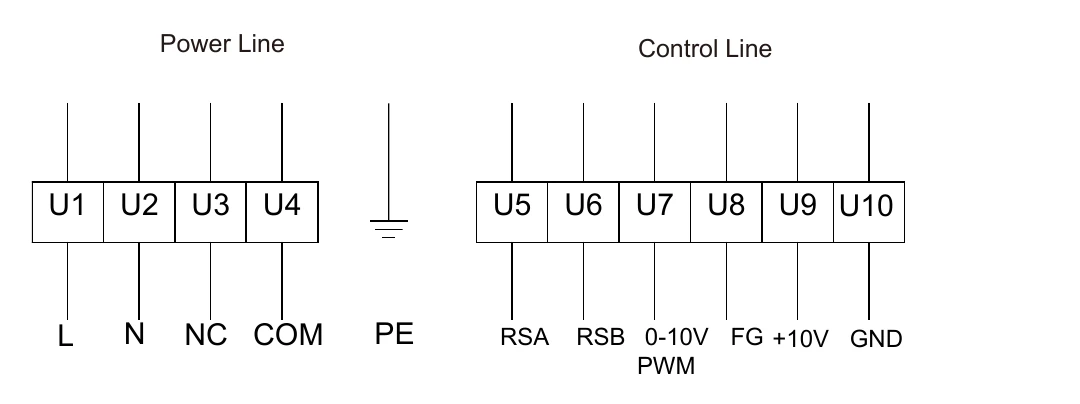

Електрическа връзка
Окабеляване за захранване и управление
| Линия | Терминал | Цвят | функция |
| мощност | PE | Зелено/Жълто | Защитно заземяване |
| мощност | U1 / L | кафяво | Диригент на живо |
| мощност | U2 / N | черен | Неутрален проводник |
| мощност | U3 / NC | Бяло | Реле за състояние нормално затворен контакт |
| мощност | U4 / COM | Сив | Реле за състояние общ контакт |
| контрол | U5 / RSA | кафяво | RS485 порт |
| контрол | U6 / RSB | Сив | RS485 порт |
| контрол | U7 / 0-10V/ШИМ | Жълто | 0-10 VDC или PWM вход за скорост; максимална амплитуда на ШИМ 10 V |
| Обратна връзка | U8 / FG | Бяло | Изход за оборотомер, 5 импулса на оборот |
| контрол | U9 / +10V | червено | Външен +10 VDC изход |
| контрол | U10 / GND | Синьо | Референтна земя |
Обратна връзка за оборотомера:Вентилаторът осигурява скорост на-отворен колектор. Клиентът доставя Vfg и издърпващия-резистор; Vfg=3-30 VDC и R трябва да бъдат поне 1000 x Vfg ома.
Допълнителни бележки
- Свържете захранващите и контролните линии стриктно според електрическата схема, за да предотвратите повреда на вентилатора.
- Не свързвайте белия сигнален проводник директно към червения сигнален проводник или външно захранване с постоянен ток.
- Ако вентилаторът не работи след стартиране, проверете входното напрежение-за управление на скоростта и окабеляването. Не докосвайте работното колело или ротора след подаване на захранване.
- Вентилаторът се включва за няколко секунди. Не докосвайте работното колело или ротора, докато са под напрежение или работят на ниска скорост.
- За съответствие с EMC съгласно EN 55014 е необходим допълнителен магнитен пръстен на електропровода; пръстенът не се доставя с вентилатора.
- Лица без необходимите физически, сетивни или умствени способности, опит или знания могат да използват вентилатора само под наблюдение. Дръжте го далеч от деца.
- Повреденият захранващ кабел трябва да бъде заменен от производителя.
- Моторът е част от вентилатора и не трябва да работи без работно колело или товар.
- След разопаковането отново опаковайте продукта за съхранение. Съхранявайте го в чист, вентилиран склад при -40°C до +80°C, под 95% RH, без корозивни газове и най-малко 15 cm над пода.
- Прочетете внимателно тази техническа спецификация преди употреба.
