Suzhou Blauberg Motoren Technology Co., Ltd. е един от водещите производители и доставчици на blauberg bc-b400e-ec-05 400mm ec назад извит центробежен вентилатор в Китай. Добре дошли да закупите на едро висококачествени персонализирани продукти, произведени в Китай тук, и да получите оферта от нашата фабрика. За ценова консултация се свържете с нас.

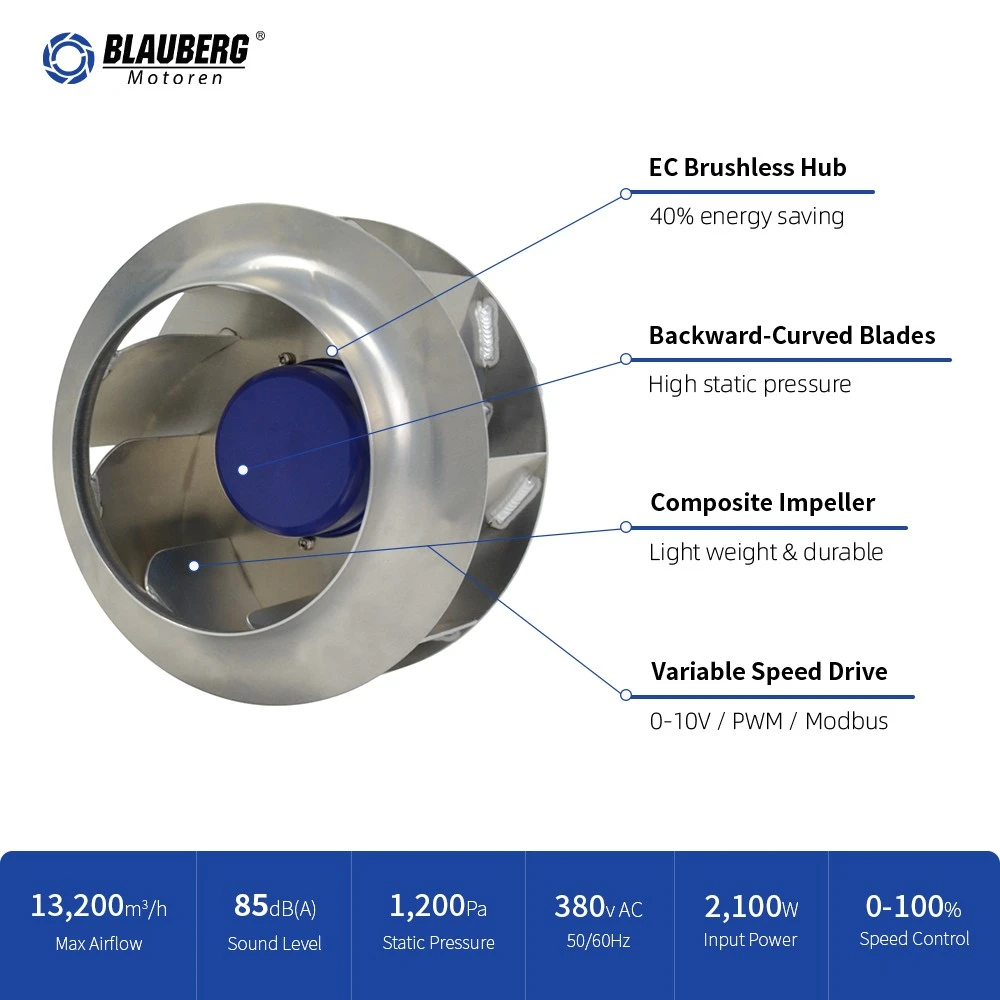

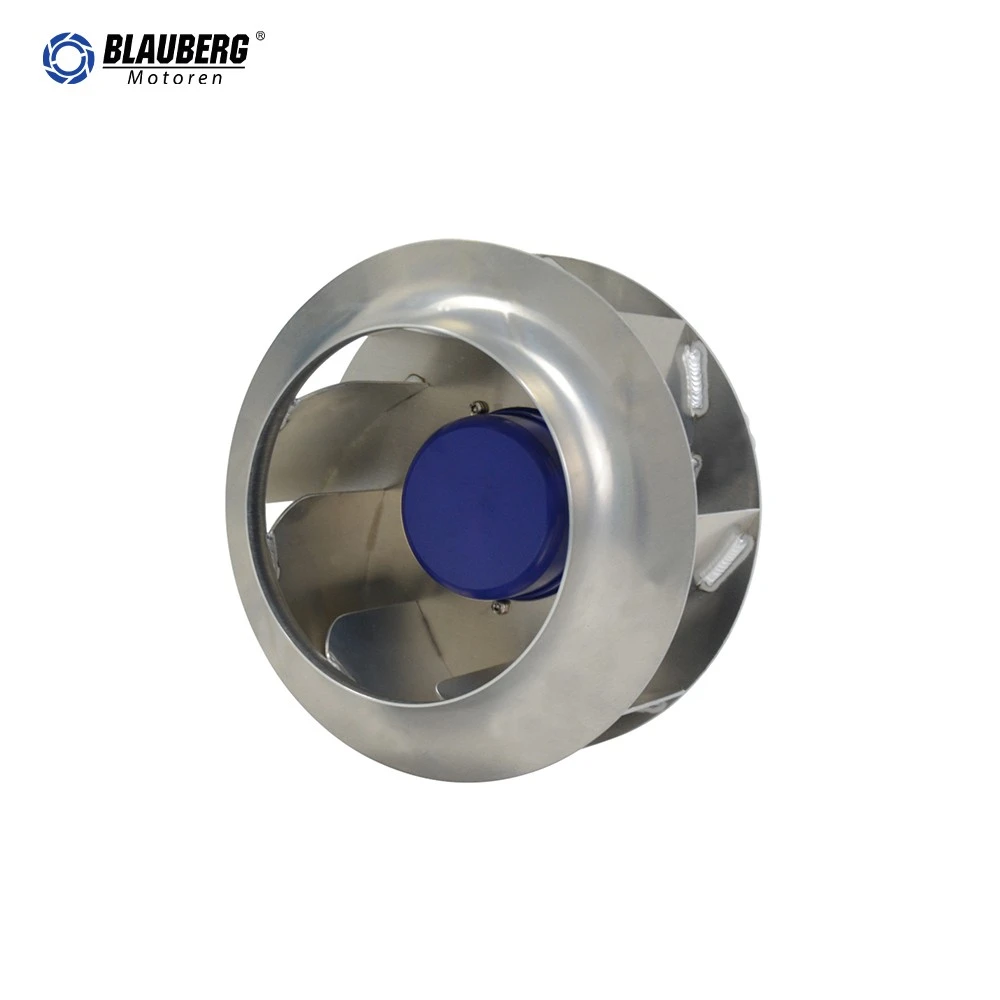

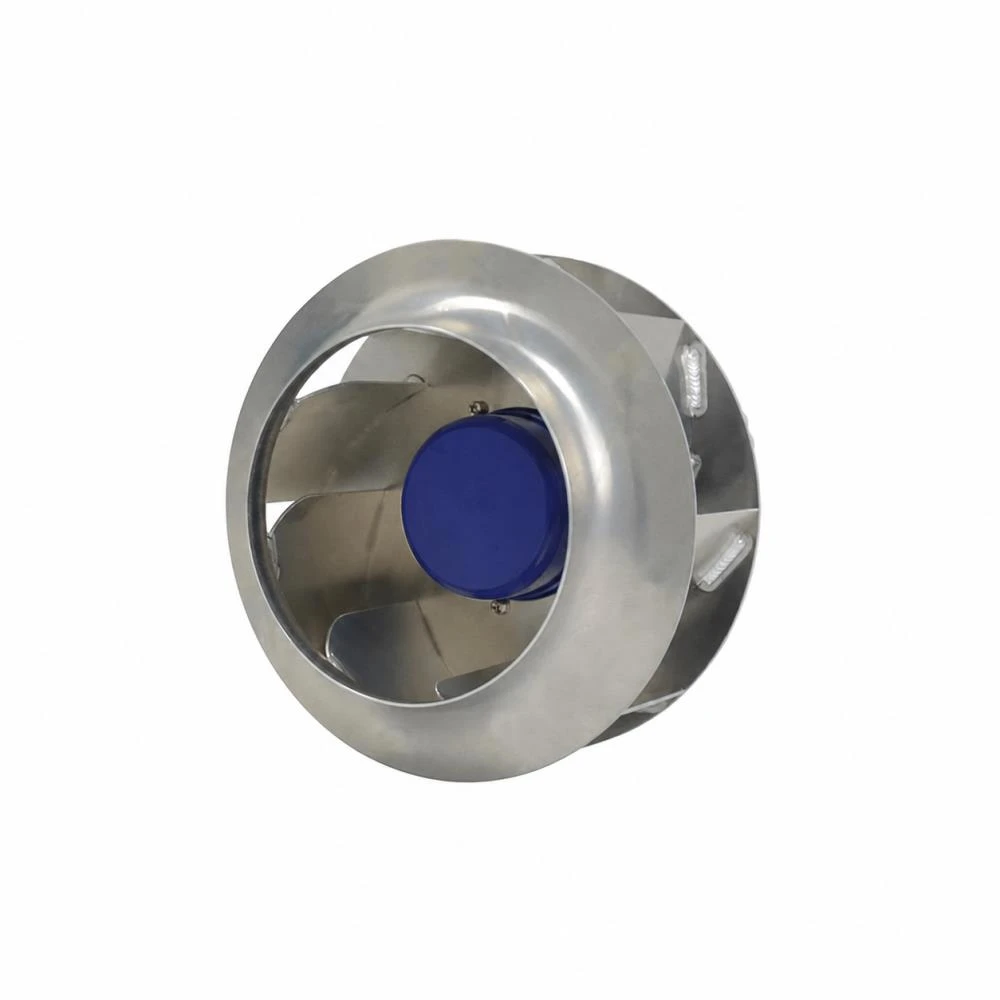

Blauberg BC-B400E-EC-05 е 400 mm EC назад извит центробежен вентилатор, проектиран за ефективно, надеждно и прецизно контролирано движение на въздуха в търговски и индустриални вентилационни системи.

Основна информация

Модел	BC-B400E-EC-05	Тип продукт	EC назад извит центробежен вентилатор
Фаза	1~	Номинално напрежение	115 VAC
Честота	50/60 Hz	Номинална скорост	1750 RPM
Макс. Входяща мощност	400 W	Макс. Входен ток	3.6 A
Ниво на звука	79 dB(A)	Околна температура	-25 градуса C до +60 градуса C
Сертификация	CCC, CE, RoHS	Дата на издаване	Вижте спецификацията на продукта

Техническо описание

Размери	404 x 404 x 277,9 мм	Размер на двигателя	102 мм
Материал на работното колело	Метал	Брой остриета	Вижте спецификацията на продукта
Посока на въздушния поток	Наоколо	Въртене	По посока на часовниковата стрелка, гледано към ротора
Повърхност на ротора	Пластмасово пръскане	Тегло	Вижте спецификацията на продукта
Степен на защита	IP55	Клас на изолация	клас F
Режим на работа	S1	Лагер	Сачмен лагер
Монтажна позиция	Всякакви	Отвори за охлаждане / изрези-	Страна на ротора
Работна влажност	5%-90% RH	Влажност на съхранение	Вижте спецификацията на продукта
Температура на съхранение	Вижте спецификацията на продукта	Дължина на кабела	500+/-20 мм
Технически характеристики	0-10 VDC/PWM управление; RS485; блокиран ротор, термична защита, защита от свръх/ниско напрежение, свръхток и мек старт
Диелектрична якост	Вижте спецификацията на продукта

Приложение на продукта

1	Зареждаща колона	9	Проект за охлаждане на оборудването
2	Кухненска димоотвеждаща система	10	Проект за вентилационна инсталация
3	Проект FFU	11	Проект AHU
4	Охлаждане на компютърна зала	12	Проект за пречиствател на въздуха
5	Климат-климатик за железопътен транспорт	13	Проект за топлообменник
6	Електрически уреди	14	Проект за телекомуникационен контейнер
7	Проект FanGrid	15	Проект за охлаждане на центъра за данни
8	Проект за вентилационно оборудване	16	Индустриална охладителна система

Air Performance

BC-B400E-EC-05 air performance

Габаритни размери

BC-B400E-EC-05 overall dimensions

Електрическа връзка

BC-B400E-EC-05 electrical connection

Линия	Връзка	Наименование	Цвят	функция
електропровод	PE	PE	Зелено / Жълто	Защитно заземяване
електропровод	U1	L	кафяво	Проводник под напрежение
електропровод	U2	N	черен	Неутрален проводник
електропровод	U3	NC	Бяло	Нормално затворен контакт за състояние, 250 VAC / 2 A
електропровод	U4	COM	Сив	Общ контакт за състояние, 250 VAC / 2 A
Контролна линия	U5	RSA	кафяво	RS485 MODBUS-RTU RSA
Контролна линия	U6	RSB	Сив	RS485 MODBUS-RTU RSB
Контролна линия	U7	0-10 V / PWM	Жълто	Вход-за управление на скоростта; максимална амплитуда на ШИМ 10 V
Контролна линия	U8	FG	Бяло	RPM изходен сигнал
Контролна линия	U9	+10 V	червено	Външен изход +10 VDC
Контролна линия	U10	GND	Синьо	Референтна земя за интерфейс за управление

Обратна връзка за скоростта: Vfg = 3–30 VDC; R >= 1000 x Vfg ом.

Свържете захранващите и контролните линии стриктно според електрическата схема. Проверете входа за-управление на скоростта преди стартиране-, пазете се от работното колело, докато е под напрежение, и вижте спецификацията на продукта за пълна информация за безопасност, съхранение, поддръжка и гаранция.
