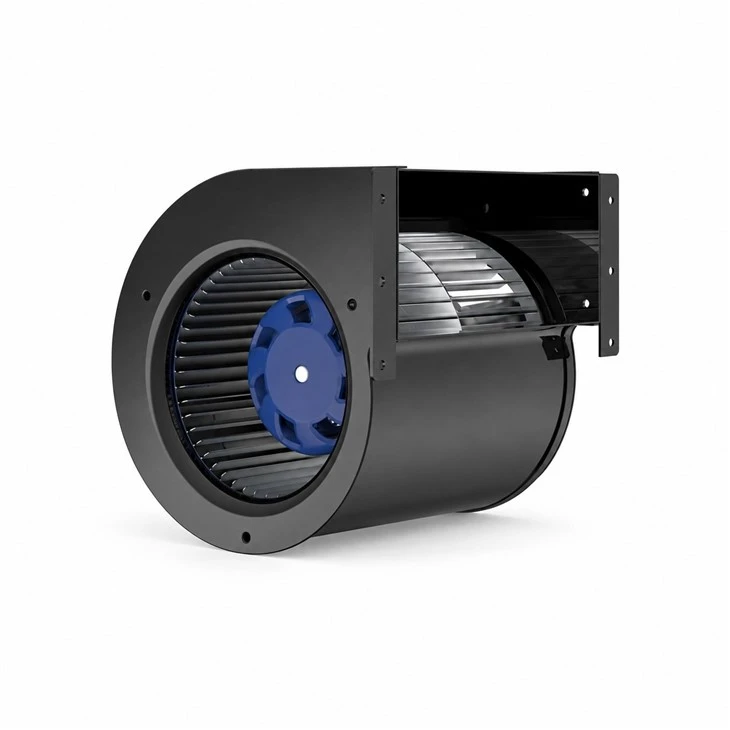

Suzhou Blauberg Motoren Technology Co., Ltd. е един от водещите производители и доставчици на центробежен вентилатор с двоен вход blauberg dl-f120b-ec-00 120mm ec в Китай. Добре дошли, за да купите на едро висококачествени персонализирани продукти, произведени в Китай тук, и да получите оферта от нашата фабрика. За ценова консултация се свържете с нас.

Основна информация

Модел	DL-F120B-EC-00	Тип продукт	EC центробежен вентилатор с двоен вход
Фаза	1~	Номинално напрежение	230 VAC
Обхват на напрежението	184–276 VAC	Честота	50/60 Hz
Номинална скорост	3020 ±5% RPM	Макс. Входяща мощност	85 W
Макс. Входен ток	0.61 A	Ниво на звука	66 dB(A)
Околна температура	-25 до +60 градуса	Сертификация	CCC, CE, RoHS
защита	IP44	Клас на изолация	клас Б

Техническо описание

Размери	161 × 160 × 178 мм	Тегло	Не е посочено
Модел на мотора	EC072AC230V085W	Размер на двигателя	72 мм
Работно колело	Поцинкована ламарина	Посока на въздушния поток	Наоколо
Въртене	Обратно на часовниковата стрелка, гледано към ротора	Корпус / Ротор	Опънат корпус / ротор със синьо прахово-покритие
Монтажна позиция	Всяка позиция	Режим на работа	S1 непрекъснат режим
Лагер	Сачмен лагер	Дължина на кабела	500 ±20 мм
Влажност	Работа 5%–90% RH; съхранение 5%–95% RH	Температура на съхранение	-40 до +80 градуса
Електрическа безопасност	1800 VAC/50 Hz за 1 s; утечка По-малко или равно на 10 mA; ток на докосване По-малко или равно на 3,5 mA	контрол	0–10 VDC / PWM
Защита на двигателя	Заключен ротор, термично, свръх/ниско напрежение, свръхток и плавен старт	Якост на винта	Клас 8.8

Приложение на продукта

1	Зареждаща колона	9	Проект за охлаждане на оборудването
2	Кухненска димоотвеждаща система	10	Проект за вентилационна инсталация
3	Проект FFU	11	Проект AHU
4	Охлаждане на компютърна зала	12	Проект за пречиствател на въздуха
5	Климат-климатик за железопътен транспорт	13	Проект за топлообменник
6	Електрически уреди	14	Проект за телекомуникационен контейнер
7	Проект FanGrid	15	Проект за охлаждане на центъра за данни
8	Проект за вентилационно оборудване	16	Индустриална охладителна система

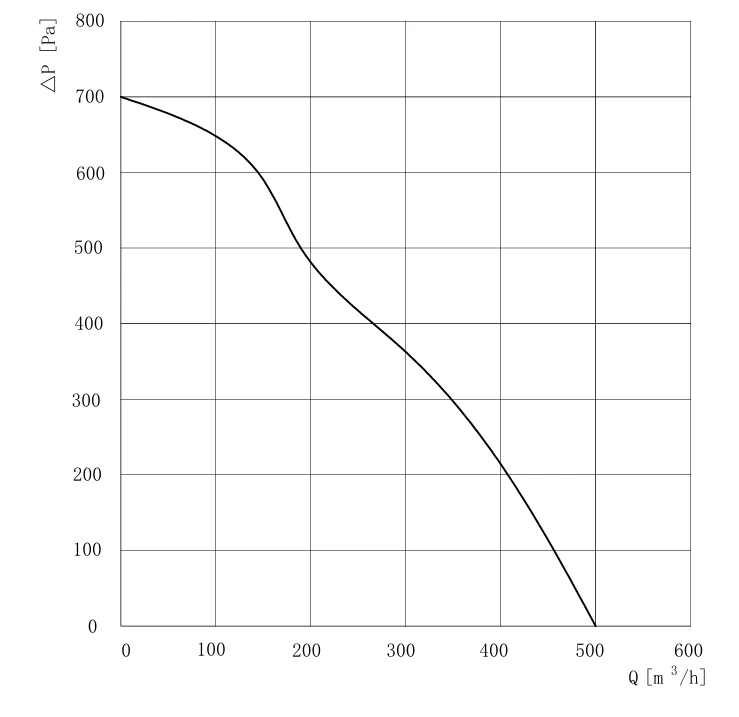

Air Performance

DL-F120B-EC-00 Air Performance

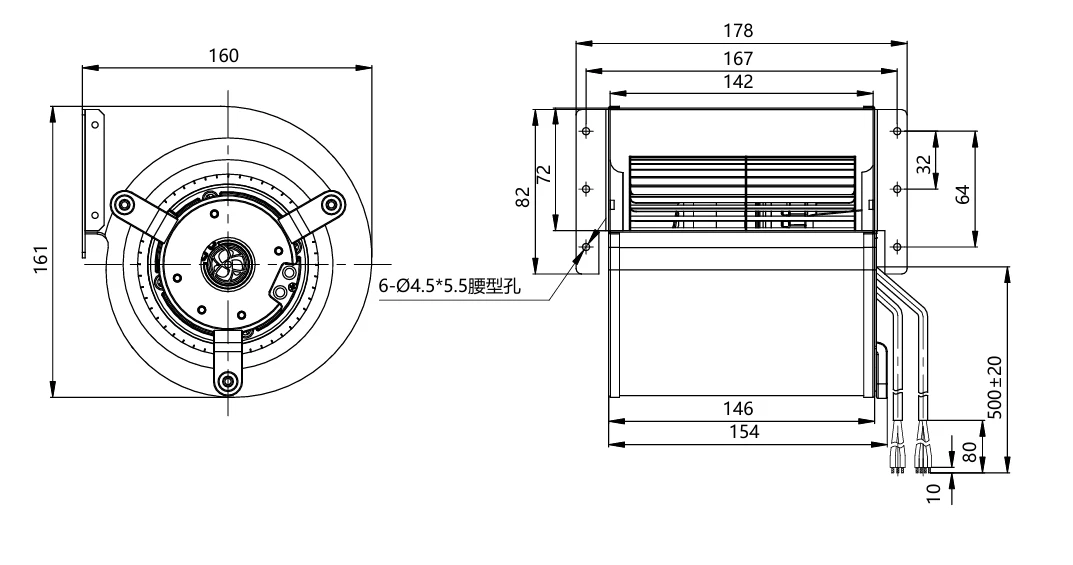

Габаритни размери

DL-F120B-EC-00 Overall Dimensions

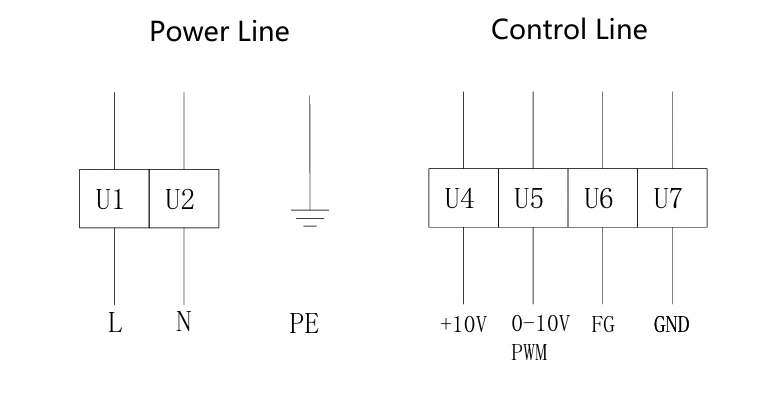

Електрическа връзка

DL-F120B-EC-00 Electrical Connection

Линия	Съединител	Наименование	Цвят	Функция / Назначение
електропровод		PE	Зелено/Жълто	Защитно заземяване
електропровод	U1	L	кафяво	Мрежово захранване, проводник под напрежение
електропровод	U2	N	Синьо	Мрежово захранване, неутрален проводник
Контролна линия	U4	+10 V	червено	Фиксиран 10 VDC изход, ±5%, макс. 10 mA; захранване на външно устройство; SELV
Контролна линия	U5	Контрол на скоростта	Жълто	0–10 V/PWM вход; максимална амплитуда на ШИМ 10 V; SELV
Контролна линия	U6	Сигнал за обратна връзка	Бяло	Тахометричен изход, 2 импулса/оборот; персонализиран или конвертируем в RD сигнал; SELV
Контролна линия	U7	GND	Синьо	Еталонно заземяване за контролен интерфейс; SELV

Настройки за контрол на скоростта

Контролен метод	Работно състояние
Пълна скорост	Скъсете червения (+10 V) и жълтия (-контрол на скоростта) проводници.
0–10 VDC	Моторът стартира над 1,0 V и спира под 0,5 V.
ШИМ	Честота 1–10 kHz; препоръчителна амплитуда 10 V ±5%. Двигателят стартира над 10% натоварване и спира под 5% натоварване.
Потенциометър	Препоръчва се потенциометър от 10 kΩ.

Забележка

1	Свържете захранващите и управляващите проводници стриктно съгласно електрическата схема.
2	Не свързвайте белия сигнал-проводник за обратна връзка директно към червения проводник или към външно захранване с постоянен ток.
3	Ако вентилаторът не стартира, проверете входа-за управление на скоростта. Предотвратете нараняване от неочаквано стартиране и никога не докосвайте ротора, докато е под напрежение.
4	Стартирането може да отнеме няколко секунди. Не докосвайте работното колело или ротора, докато са под напрежение или работят на ниска скорост.
5	Преди да включите захранването, проверете дали моторът и вентилаторът са монтирани здраво.
6	Не дърпайте захранващия кабел. Повреденият кабел трябва да бъде заменен от производителя.
7	Не изпускайте и не удряйте двигателя.
8	Не мийте двигателя; влагата може да намали ефективността на изолацията и да създаде опасност за безопасността.
9	Консултирайте се с производителя, преди да използвате продукта извън договорените работни условия.
10	Корпусът на двигателя може да остане горещ за кратко време след изключване. Вземете мерки за предотвратяване на изгаряния.
11	Поддържайте корпуса чист и предотвратявайте навлизането на отломки по време на монтажа.
12	Преди първоначална работа завъртете ротора на ръка, за да се уверите, че няма сблъсък, смущения или заглушаване.
13	Моторът е част от вентилатора и не трябва да работи самостоятелно без работно колело или товар.
14	За съхранение след разопаковането опаковайте отново продукта и го съхранявайте при -40 до +80 градуса, относителна влажност по-малка или равна на 95%, в чиста вентилирана зона без корозивни газове и най-малко 15 см над пода.
15	Инсталирайте вентилатора на недостъпно за деца място и не позволявайте на деца да го използват.
16	Производителят си запазва окончателното тълкуване на тази спецификация.

Живот и поддръжка, гаранция

1	Проектният живот е 50 000 часа, ограничен от живота на сачмен-лагер при 40 градуса. Действителният експлоатационен живот зависи от температурата, влажността, монтажа, натоварването и работната среда.
2	Почиствайте и поддържайте вентилатора на всеки 3–6 месеца, регулиран според работната среда.
3	Целият продукт е покрит от две-годишна гаранция от датата на доставка. Неизправностите в качеството на продукта- ще бъдат поправени или заменени. Щети, причинени от неоторизиран демонтаж, неправилно боравене, човешко действие, природно бедствие или други форсмажорни обстоятелства са изключени.
